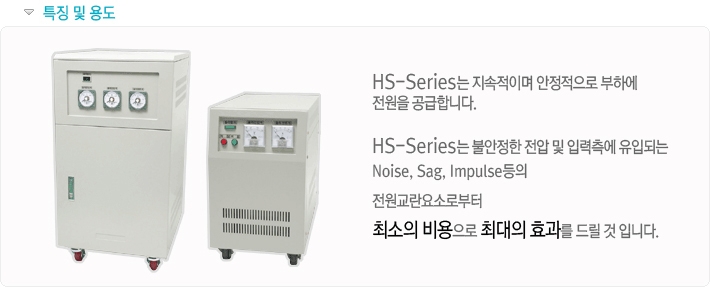

| HS-SERIES의 주요특징 |
 |
Noise 차폐효과가 뛰어나다. |
|
파형의율이 매우 낮다. (0.3%이하) |
|
응답속도가 매우 빠르다. (0.008~0.048초 이내) |
|
효율이 매우 높다.(95%이상) |
|
소음이 전혀 없다. |
|
고조파 발생율이 매우 낮다. |
|
무부하손실이 적다. |
|
부하와의 간섭현상이 없다. |
|
컴퓨터는 물론 유도성 부하까지 어떠한 부하에도 사용가능하다. |
|
수명이 반 영구적이다. |
|
운전이 간편하고 유지보수가 용이하다. |
|
과전압, 저전압, 과전류 차단장치가 내장되어 이상시 주변설비를 보호한다. |
|
| |
HS-SERIES의 용도
컴퓨터등 전산기기용 전원 / 시험검사용 / 측정 및 분석장치 / 전자 의료기기 (X-선, CT등) / 시스템 제어용
공업용 계측기 /
생산라인 품질관리용 / 연구/실험실 전원 / 광학기기요 / 사진제판 인쇄용 / NC기계 및 로보트용 / 각종 산업기기 |
| |
| 1상 DIMENSIONS |
| No |
용량(KVA) |
Demension (mm) |
| Width |
Depth |
Hight |
| 1 |
1 |
275 |
415 |
295 |
| 2 |
| 2 |
3 |
280 |
500 |
475 |
| 4 |
| 7.5 |
| 3 |
10 |
400 |
480 |
710 |
| 15 |
| 4 |
20 |
450 |
550 |
815 |
| 5 |
30 |
530 |
630 |
1005 |
| 6 |
40 |
590 |
690 |
1130 |
| 50 |
|
|
| 3상 DIMENSIONS |
| No |
용량(KVA) |
Demension (mm) |
| Width |
Depth |
Hight |
| 1 |
10 |
450 |
550 |
815 |
| 15 |
| 2 |
20 |
530 |
630 |
1005 |
| 25 |
| 3 |
30 |
590 |
690 |
1130 |
| 4 |
40 |
650 |
750 |
1275 |
| 5 |
50 |
700 |
800 |
1510 |
| 75 |
| 6 |
100 |
800 |
950 |
1660 |
|
|
|
| |
| SPECIFICATION |
| 구분 |
특성 |
| 입력전원 |
상수 |
1Φ 2W / 3Φ 3W / 3Φ 4W |
| 정격전압 |
110VAC / 220VAC / 380VAC / 440VAC / 480VAC |
| 전압변동범위 |
±15% 이상 |
| 정경주파수 |
60Hz / 50Hz |
| 출력전원 |
상수 |
1Φ 2W / 3Φ 3W / 3Φ 4W |
| 정경전압 |
110VAC / 220VAC / 380VAC / 440VAC / 480VAC |
| 정격주파수 |
60Hz / 50Hz |
| 응답속도 |
0.008~0.048 Sec이내 |
| 전압안정도 |
±2%이내 |
| 파형왜율 |
±3%(Linerar 부하 100%시) |
| 역률 |
0.7 Lag 이상 |
| 효율 |
95%이상 |
| 주위온도 |
-10℃ ~ 40℃ |
| 보호장치 |
과전압, 저전압, 과전류 |
|
| |
| AVR의 형식별 특성 비교표 |
| 특성 / 형식 |
용량(KVA) |
| 조정방식 |
전자식 탭 변환형 |
| 제어소자 |
전자식 탭 변환형 |
| 입력전압 범위 |
±15% 이상 |
| 출력전압 안정도 |
±2% |
| 응답속도 |
0.008~0.048 Sec |
| 효율 |
95% |
| 파형의 율 |
0.3% 이하 |
| 자체고조파발생 |
없음 |
| 전파장애 |
미국 FCC나 독일 VDE규정에 적합 |
| 사용기능부하 |
컴퓨터 및 모든설비에 적합 |
| 소음 |
전혀없음 |
| 사용주파수 |
50Hz, 60Hz 겸용가능 |
| 무부하손실 |
매우적다 |
| 부하와의 간섭영향 |
전혀없음 |
|
