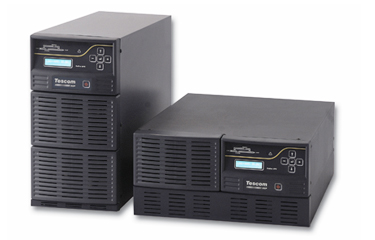

True On-Line Double UPS |
|
순수반도체 방식의 UPS / 고효율, 소형화, 경량화 |
|
입력 고역률 / PF=0.99 |
|
입력 역류 고조파 최소화 / 10%이하 |
|
100% 디지털제어방식 / 안정된 교류전압공급 |
|
전면 패널에서 전압 및 전류치 설정 |
|
원격 감시기능 / RS-232, RS-485, SNMP(Option)등
지원가능 |
|
|
|

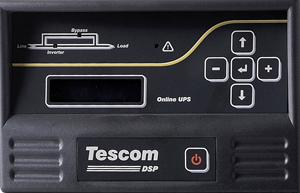

| DISPLAY |
 |
| |
|
 |
|
화학, 발전소 등의 계장시스템 |
|
의료시스템 |
|
빌딩 감시, 제어시스템 |
|
방송설비 |
|
은행, 금융기관의 온라인시스템 |
|
하이테크, 반도체 공장, 생산설비 |
|
|
|
 |
MODEL |
용량(KVA) |
CASE SIZE(mm) |
WIDTH |
DEPTH |
HIGHT |
HS-600U |
5 |
210 |
590 |
430 |
10 |
210 |
750 |
590 |
15 |
210 |
750 |
590 |
|
*위 규격은 품질향상을 위하여 다소 변경 될 수 있습니다. |
| |
 |
용량 (KVA) |
5KVA / 10KVA / 15KVA |
| 일반적특성 |
냉각방식 |
강제풍냉식 |
| 사용정격 |
100% 연속사용 |
| 제어방식 |
I.G.B.T 제어 |
| 사용소자 |
ALL I.G.B.T |
| 제어방식 |
고주파(20KHz)순시제어 PWM방식 |
| 사용소자 |
IGBT |
| ST/SW |
절체방식 |
| 변압기 절연계급 |
H종 |
| 입력전원 |
상수 |
1Φ 2W |
| 정격전압 |
설정전압(V) |
| 전압변동범위 |
정격의 ±10, ±15% |
| 주파수 |
50 / 60 Hz ±0.5% |
| 출력전원 |
상수 |
1Φ 2W |
| 정격전압 |
설정전압(V) |
| 전압압안정도 |
±1% 이내 |
| 주파수 |
50 / 60 Hz ±0.5% |
| 주파수가변범위 |
±1Hz |
| 과도전압변동 |
±5%이내 |
| 과도응답속도 |
20ms 이내 (±2% 이내로 복귀시) |
| 출력전압조정 |
±5% |
| 파형왜율 |
THD 3% 이하 (Linear 부하 100%시) |
| 과부하내량 |
±120%에서 10분간 |
| 종합효율 |
90% 이상 |
| 역률 |
0.7 LAG |
| 소음 |
55Dba (전방 1.5m 높이 1.5m에서 측정시) |
| 동기절체 |
동기절체시간 |
4ms |
| 절체시순단시간 |
무순단절체 |
| 절체조건 |
인버터이상 출력과부하 직류저전압 수동절체 |
| 축전지 |
정격전압 |
216V OR 240V |
| 정전보상시간 |
구매시지정 |
| |
OPTION |
RS-232C, 422, 485, SNMP |
|
|
|
 |
|
|
|
 |
|
